标准铂铑热电偶

产品介绍


标准热电偶分:一等标准铂铑热电偶WRPB-1  S型  0-1300℃
                            二等标准铂铑热电偶WRPB-2  S型  0-1300℃
常用规格型号 WRPB-1  S型  0-1300℃默认0.5*1000m其他长度可以定制
                         WRPB-2  S型  0-1300℃默认0.5*1000m其他长度可以定制
1、一等二等标准热电偶(以下简称:标准热电偶)测量端在铜点(1084.62℃)、铝点(660.323℃)或锑点(630.63℃)及锌点(419.527℃),参考端温度为0℃时,其热电势应满足以下要求:
E(tCu)=(10.575±0.015)mv
E(tAl)=5.860+0.37[E(tCu)-10.575]±0.005mV
E(tAsb)=5.553+0.37[E(tCu)-10.575] ±0.005mV
E(tZn)=3.447+0.18[E(tCu)-10.575] ±0.005 mV
2、标准热电偶稳定性由其铜点的电动势变化(两次热电势差值)决定,新制造的二等标准热电偶不超过5uV,使用中的二等标准热电偶铜点热电势的年变化量不超过10uV。
3、经常使用的标准热电偶,为保证量值准确可靠,应根据使用情况进行必要的监督性校验。
标准热电偶监督性校验是以一等标准热电偶或不经常使用的二等标准热电偶作为标准器,其合格与否由铜点上测得的热电势与计量检定证书给出的热电势差值决定(差值不大于7uV)。
4、经计量检定符合JJG75-1995《标准铂铑10-铂热电偶国家计量检定规程》的标准热电偶发给检定证书作为产品出厂合格证书。证书中给出的标准热电偶热电动势值的有效数字为小数点后3位(详见随后证书数据)。
结构

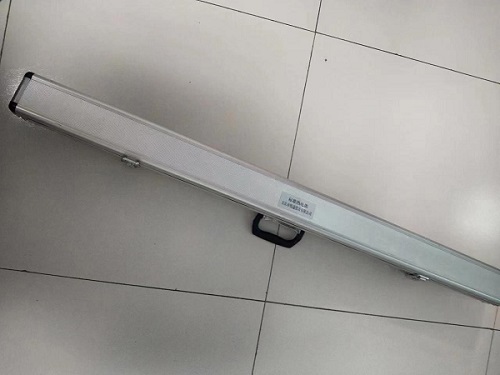

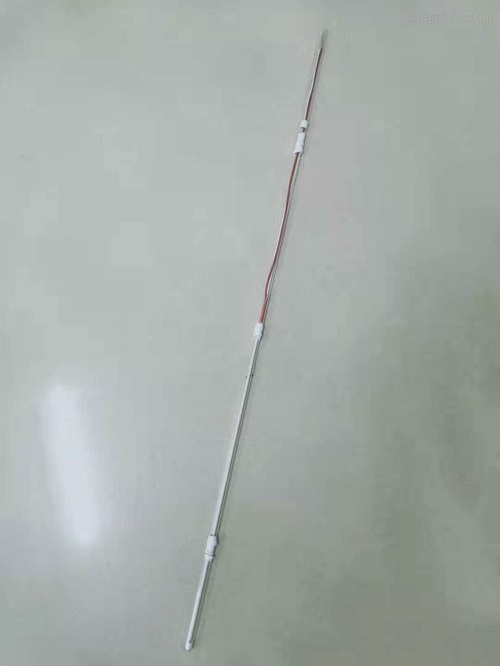

标准铂铑10-铂热电偶由丝材、绝缘瓷管和外包装盒组成完整产品。标准热电偶正极为铂铑10丝,负极为铂丝,套有长550毫米的双孔绝缘瓷管;参考端正极套红色或粉色塑料管,负极套白色或蓝色塑料管;整支产品置于玻璃外套管中保存。
使用注意事项
1、使用和保存时,标注铂铑10-铂热电偶上的瓷管和塑料管不得任意取下,应力求保持标平直,不能使热电偶严重弯曲;应加石英外护管;在运输、保存中,应避免标准热电偶WRPB-1/WRPB-2遭受剧烈的机械震动。
2、应按《标准铂铑10-铂热电偶国家计量检定规程》(JJG75-95)规定,定期进行监督性检查和周期检定。
3、标准热电偶生产厂出厂时所附的检定证书请妥为保存,下次检定时须带上原检定证书,无证书将不作为标准铂铑10-铂热电偶检定。
产品国家标准
一等二等标准铂铑10-铂热电偶执行(JJG75-1995)《标准铂铑10-铂热电偶国家计量检定规程》
