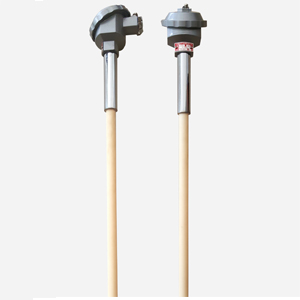

钨铼热电偶

概述 编辑 语音 钨铼热电偶是1931年由Goedecke(戈徳克)首先研制出来的,在60至70年代得以发展的最成功的难熔

概述 编辑 语音 钨铼热电偶是1931年由Goedecke(戈徳克)首先研制出来的,在60至70年代得以发展的最成功的难熔金属热电偶。钨铼热电偶的特点是:热电极丝熔点高(3300℃),蒸气压低......
咨询热线:182-5508-8613
产品介绍


概述

编辑 语音
钨铼热电偶是1931年由Goedecke(戈徳克)首先研制出来的,在60至70年代得以发展的最成功的难熔金属热电偶。钨铼热电偶的特点是:热电极丝熔点高(3300℃),蒸气压低,极易氧化;在非氧化性气氛中化学稳定性好。电动势大,灵敏度高,最主要还是价格便宜。
钨铼热电偶分度号有W/(W-26Re),(W-3Re)/(W-25Re),(W-5Re)/(W-26Re)和(W-5Re)/(W-20Re)等。长期使用温度为2000~2400℃,短期使用最高可达3000℃。

特点

编辑 语音
钨铼热电偶是耐高温热电偶。它具有温度一电势线性关系好,热稳定性可靠,价格便宜等优点。与显示仪表配套,可直接测量液体、蒸汽和气体介质等的温度。
它可以部分替代铂铑热电偶作为高新冶金工业、高温电子热电系统结构工程及空间运载工具,核反应堆的超高温测量工具。
钨铼热电偶热电势对温度的关系符合ZBN05003—88分度表,等同 ASTME696—84标准。在真空、还原、惰性气氛中,可在0~2300℃范围内使用。采用特殊保护管的钨铼偶也可以在1600℃下的氧化气氛中长期使用,其价格较铂铑热电偶低。

技术参数

温度允差

钨铼热电偶的温度允差
使用温度1300~1700℃ 允差0.5%∣t∣
0~2300℃ 允差1%∣t∣

常温绝缘电阻

常温绝缘电阻:钨铼热电偶在周围空气温度为20士15℃,相对湿度不大于 85%,热电极与外保护管之间绝缘电阻应大于 100MΩ.m。

使用

编辑 语音
钨铼热电偶的使用。测量1600℃以上的温度,多采用非接触法,但是,该种方法的误差较大,如用接触法则能准确地测出真实温度。在高温热电偶中,贵金属热电偶价格昂贵且最高温度也只能在1800℃以下,而钨铼热电偶不仅测温上限高,而且稳定性好,因此,钨铼热电偶在冶金、建材、航天、航空及核能等行业都得到广泛应用。我国的钨资源丰富,钨铼热电偶价格便宜,可以部分取代贵金属热电偶,它是高温测试领域中很有前途的测温材料。
使用温度。它的最高使用温度可达到2800℃,可是,在高于2300℃时,数据分散。因此,使用温度最好在2000℃左右。
使用环境气氛。钨铼热电偶极易氧化,适于在惰性或干燥氢气中使用,或用致密的保护管使其与氧隔绝才能使用。不能用于含碳气氛(如在含碳氢化合物的气氛中使用,温度超过1000℃即受腐蚀)。钨或钨铼在含碳气氛中容易生成稳定的碳化物,以致降低其灵敏度并引起脆断,在有氢气存在的情况下,会加速碳化。
