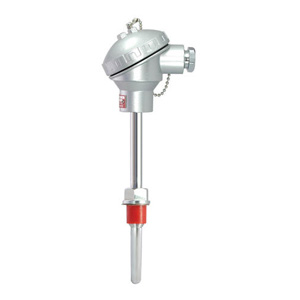

一体化温度变送器

产品介绍

●概述
    BT-SBW 系列一体化温度变送器是温度传感器与变送器的完美结合,以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等,实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品,是集散系统、数字总线系统的必备产品。
●特点
超小型(模块φ44×18 )一体化,通用性强
二线制 4~20mA DC 输出。传输距离远,抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高,长期稳定性好。
温度模块内部采用环氧树脂浇注工艺,适应于各种恶劣和危险场所使用。
一体化设计,结构简单合理,可直接替换普通装配式热电偶热电阻
机械保护 IP65 。
采用热电偶温变,可免用补偿导线,降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时,变送器和现场显示仪表可采用分离(隔离)式安装
防爆等级: EXdIIBT4、EXdIIBT6 、EXdIICT6。
防护等级: IP54
●技术指标

类 别 BT-SBW 模块式温变 BT-SBW 一体化温变
准 确 度 0.2%F.S 0.5%F.S
输 入 热电偶: B 、 S 、 T 、 K 、 J
热电阻: Pt100 、 Pt10 、 Cu100 、 Cu50
输 出 二线制 4-20mA DC
使用温度 -25-85 ℃ (一体化 LCD 表头时 0-60 ℃ )
温度影响 ≤0.05%/ ℃
湿 度 5-95%RH
现场显示 3 1/2LED 3 1/2LCD 0-100% 等分刻度
显示精度 数字式: 0.5 级 指针式: 2.0 级
负载能力 < 600 Ω (额定负载 250 Ω )
外形尺寸 44×18 70 ×100(中继器)

●选型方法

型号

类别

感温元件
材料

现场显示

安装固定
方式

接线盒
形式

保护管直径

隔爆标志

内芯结构

保护管特征

说 明

SK-SBW



















一体化温度变送器



R

















热电偶

Z

















热电阻



P















热电偶分度号:S

R















热电偶分度号:B

M















热电偶分度号:N

N















热电偶分度号:K

E















热电偶分度号:E

F















热电偶分度号:J

C















热电偶分度号:T

P















热电阻-Pt100

C















热电阻-Cu50

















空白为不带现场显示

Y













数码管(液晶)显示

H













带HART协议(液晶)



1











无固定装置

2











固定螺纹

3











活动法兰

4











固定法兰

5











活络管接头式

6











固定螺纹锥形式

7











直形管接头式

8











固定螺纹管接头式

9











活动螺纹管接头式



2









防喷式

3









防水式

4









防爆式



0







Ф16

1







Ф12

2







Ф16高铝质管

3







Ф20高铝质管



B





隔爆





普通元件

K



铠装元件



F

防腐型材质:316

F4

防腐型:不锈钢衬四氟

N

耐磨型

BT-SBW

R

N

YH

2

4

0

B

K

F

典型型号选型
